Rallonge HDMI CAT5e/CAT6 (jusqu'à 30 m)

INTRODUCTION
Le HCL0101 de CE-Link est un extendeur HDMI utilisant un câble CAT-5E comme support de transmission.
Quels sont les avantages d'utiliser le HCL0101 ?
1) La longueur du câble HDMI est fixe et inchangeable après sa fabrication. Le connecteur HDMI ne pouvant être soudé ou terminé que par un professionnel en usine, les utilisateurs ne peuvent pas le réduire ou l'augmenter par eux-mêmes. Cependant, les câbles CAT5E sont disponibles partout et peuvent être facilement traités par l'utilisateur ou l'installateur.
2) Lors du câblage en méthode cachée, le connecteur d'un long câble HDMI est grand, tout comme le câble. Il n'est donc pas facile de plier le câble HDMI et de le faire passer dans un conduit ou une goulotte murale. Cependant, le câble CAT-5E ne présente pas ce problème.
3) En utilisant le HCL0101, la distance de transmission peut atteindre 30 mètres. Pour les câbles HDMI généraux, les câbles doivent être personnalisés lorsque la longueur dépasse 10 mètres.

CARACTÉRISTIQUES
-Une paire en tant que module fonctionnel complet, aucun réglage nécessaire.
-Utilise un câble CAT-5E pour remplacer le câble HDMI afin d'obtenir une transmission longue distance.
-Conforme à la norme IEEE-568B.
-Distance de transmission jusqu'à 30 mètres.
-Réglage automatique du feedback, de l'égalisation et de l'amplification, l'utilisateur n'a pas besoin de se soucier de
  la longueur du câble.
-Taille compacte.
-Débits de signalisation jusqu'à 2,25 Gbits pour un affichage 1080P.
-Chaque port prend en charge les entrées HDMI ou DVI.
-Compatible HDCP.

Avis
China Electronics Technology Limited se réserve le droit d'apporter des
modifications au matériel, à l'emballage et à toute
documentation associée sans préavis.

CONTENU DE L'EMBALLAGE

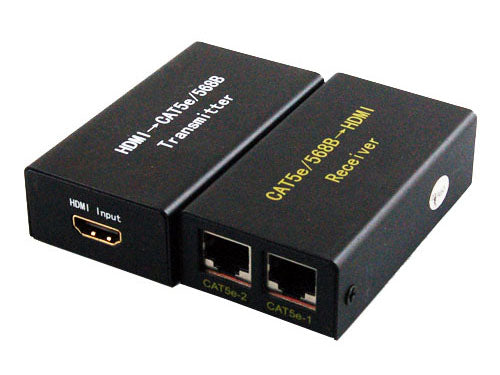

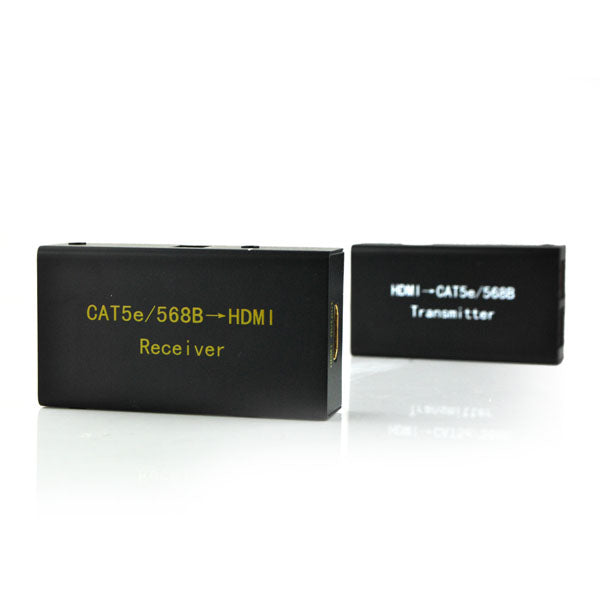

1) Unité principale N° 1 P/N_HCL0101A
2) Unité principale N° 2 P/N_HCL0101B

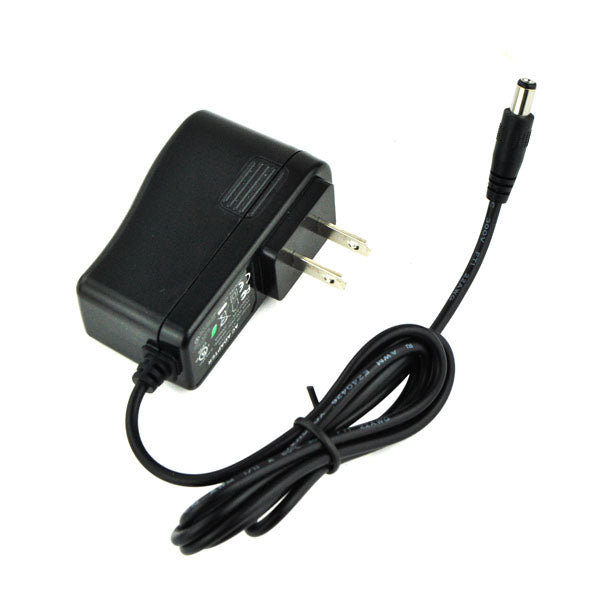

3) Alimentation 5VDC.
4) Instructions d'utilisation.

CONNEXION ET FONCTIONNEMENT
1) Connectez les sources d'entrée HDMI (telles que HD-DVD, PS3, STB, etc.)
     à P/N_HCL0101A.

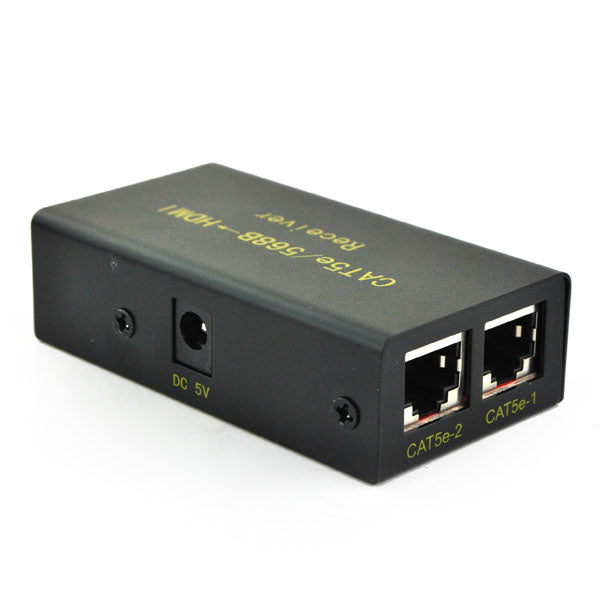

2) Connectez deux câbles CAT-5E aux deux sorties de P/N_HCL0101A
     et aux entrées de P/N_HCL0101B.

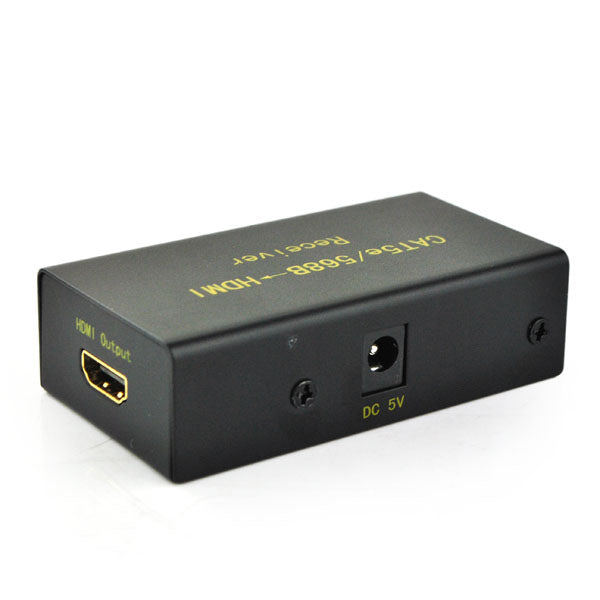

3) Connectez la sortie HDMI (telle que : HD-LCD, HD-DLP) à P/N_HCL0101B.
4) Branchez l'alimentation sur P/N_HCL0101B.

SPÉCIFICATIONS

Entrées/Sortie Signal
